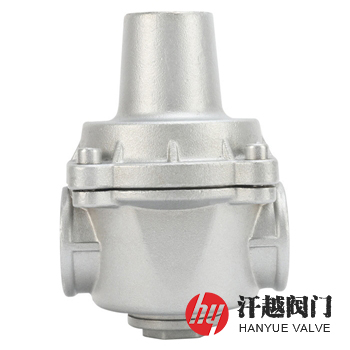

YZ11X支管減壓閥包括端部螺紋連接閥體、閥蓋、密封件，閥體通過螺栓聯接閥蓋，閥蓋內設置有調節螺桿、彈簧座、彈簧，其閥體前部進水口端設置有絲堵與閥桿連接組件構成的內反饋控制機構。閥桿連接組件的閥桿下部通過前螺栓聯接導向密封座，導向密封座設置在絲堵內，閥桿上部通過后螺栓聯接有膜片、膜片壓板，閥桿上設置有反饋孔，彈簧抵在膜片壓板上，絲堵連接在閥體上，由O型圈密封，膜片周邊壓在閥體和閥蓋之間。
YZ11X支管減壓閥采用閥桿連接組件和絲堵組成內反饋控制機構，將壓力反饋機構設置在閥門前部，閥后壓力受閥前壓力的影響很小，水流通暢，減壓穩壓精度高、效果好，本產品結構緊湊，體積小，密封性好，噪音低，可廣泛用于建筑給排水、石油、化工等管路，特別是支管路中穩壓及減靜壓和減動壓。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | ZCuAl10Fe3 | 304 | 304L | 316 | 316L |
4 | 底 蓋 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
5 | 膜 片 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 |
6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
7 | 彈 簧 | 60Si2Mn | 304 | 304L | 316 | 316L |
8 | 螺 柱 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
出口壓力范圍(MPa) | 0.05 ~ 0.6可調 | ||||
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸mm | |||
L | H1 | H2 | G | |||
10 ~ 16 | 15 | ? | 76.5 | 31 | 60 | 59 |
20 | ? | 76.5 | 31 | 75 | 73 | |
25 | 1 | 85 | 36 | 88 | 81 | |
32 | 1 ? | 98 | 42 | 93 | 81 | |
40 | 1 ? | 102 | 45 | 98 | 85 | |
50 | 2 | 117 | 54 | 130 | 98 | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、進口壓力范圍、出口壓力范圍、適用介質、工作溫度及流量等，本產品安裝前應仔細核對使用情況是否與標牌規定相符，本閥可以水平安裝、又可以垂直安裝在管道上，其性能不變，但位置要方便維修，注意水流方向應與閥體所示的箭頭一致。
