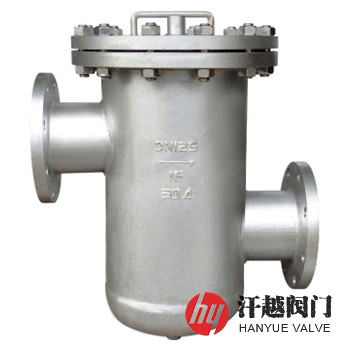

高低接管封頭籃式過濾器產品概述

SRBIV4、SRBIVF籃式過濾器是一種由法蘭、接管、中筒、濾座擋圈和橢圓形封頭焊接為一體形成的殼體、濾籃、殼蓋、墊片及螺栓螺母等部件組成的高低接管封頭籃式過濾器，其殼體左側上端部分連接有進液口，右側下端部分連接有出液口，而內部設置有與過濾籃相配合的濾座擋圈，帶提手的濾籃正置在濾座擋圈上，從而將物料進出口分隔開來，使待過濾介質先由進液口進入過濾籃內經濾筒和絲網孔過濾，再從出液口流出。本產品通過將進液口和出液口上下錯開設置，且出液口在下，從而使得筒體內被過濾后的所有液體均可以從出液口排出，避免浪費，節約企業成本。

高低接管封頭籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20#	304	304L	316	316L
2	高低接管	20#	304	304L	316	316L
3	封頭	20#	304	304L	316	316L
4	法蘭	A105	304	304L	316	316L
5	密封墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	筒蓋	Q235B	304	304L	316	316L
7	過濾籃	304	304	304L	316	316L
8	螺栓	35CrMo	304	304	316	316
9	螺母	30CrMo	304	304	316	316

高低接管封頭籃式過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
過濾精度	20μm ~ 16000μm

高低接管封頭籃式過濾器外型尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸(mm)					B (in)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	D1	L	H1	H2	H3	B (in)
1.0 ~ 2.5 (Class150) 2.0	25	89	220	110	70	280	R ?
	32	89	220	110	70	285	R ?
	40	108	280	120	100	340	R ?
	50	108	280	120	100	340	R ?
	65	140	330	160	110	400	R ?
	80	159	340	180	140	460	R ?
	100	219	420	220	170	550	R ?
	125	273	500	310	220	720	R ?
	150	273	500	310	220	720	R ?
	200	325	560	390	280	900	R ?
	250	426	660	480	320	1070	R ?
	300	478	750	640	400	1360	R ?

高低接管封頭籃式過濾器結構圖

SRBIVF高低接管封頭籃式過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明型號、公稱通徑、公稱壓力、殼體材質、濾籃濾網材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，本產品同系列的型號有SRBIV4、SRBIV5、SRBIV6和SRBIVF、SRBIVW、SRBIVS等。
